RGBlink EcoSystem PTZ VUE 20x & Switch Pro
Art.Nr. RGECO-07Set bestehend aus VUE PTZ Kamera mit 20x optischem Zoom und RGBlink Mini Pro V2 HDMI Mixer

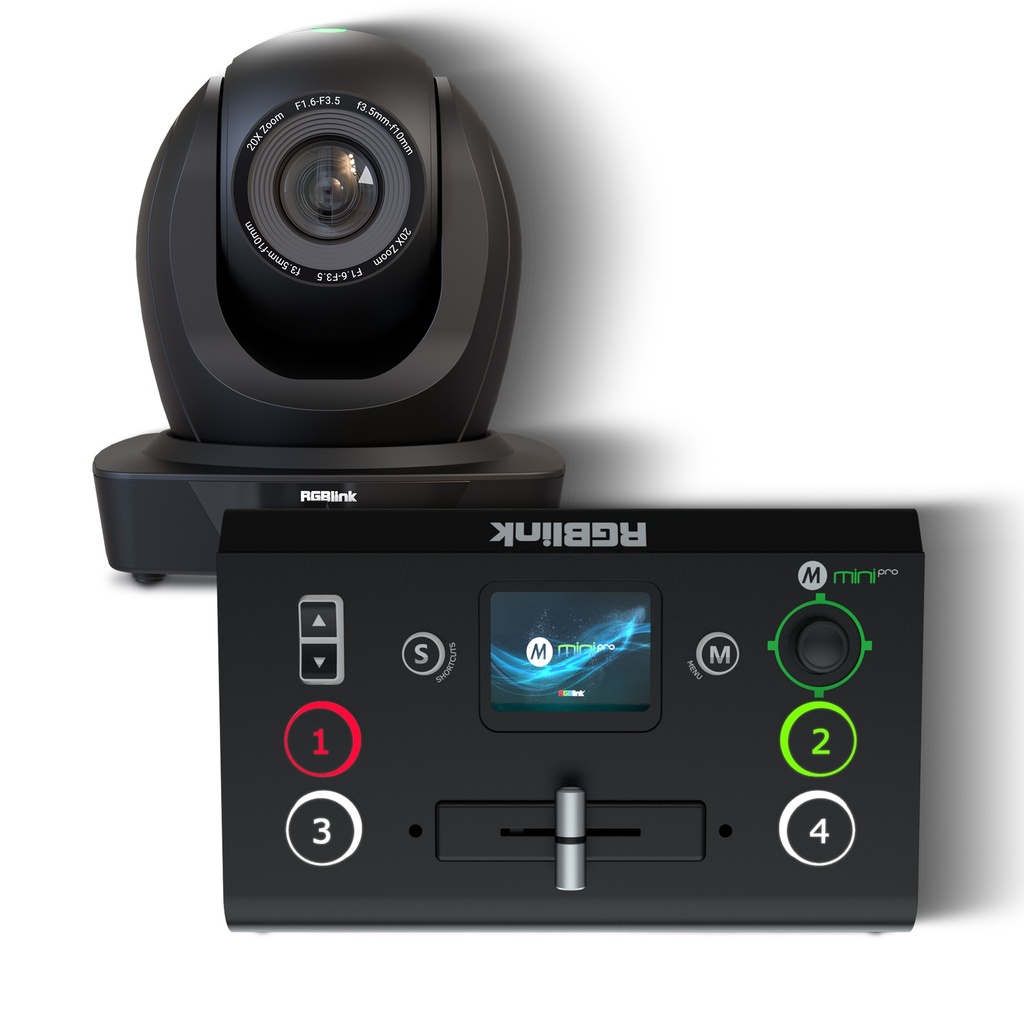

Ein perfekt aufeinander abgestimmtes Bundle aus einer VUE PTZ-Kamera mit 20-fachem optischem Zoom und dem 4K-HDMI-Livestreaming-Mixer RGBlink Mini Pro V2. Die Kamera kann per Software über PC, Mac oder Iphone sowie mit der Fernbedienung oder direkt über die Regler des Mini Pro gesteuert werden.
RGBlink VUE PTZ Camera 20x optical zoom

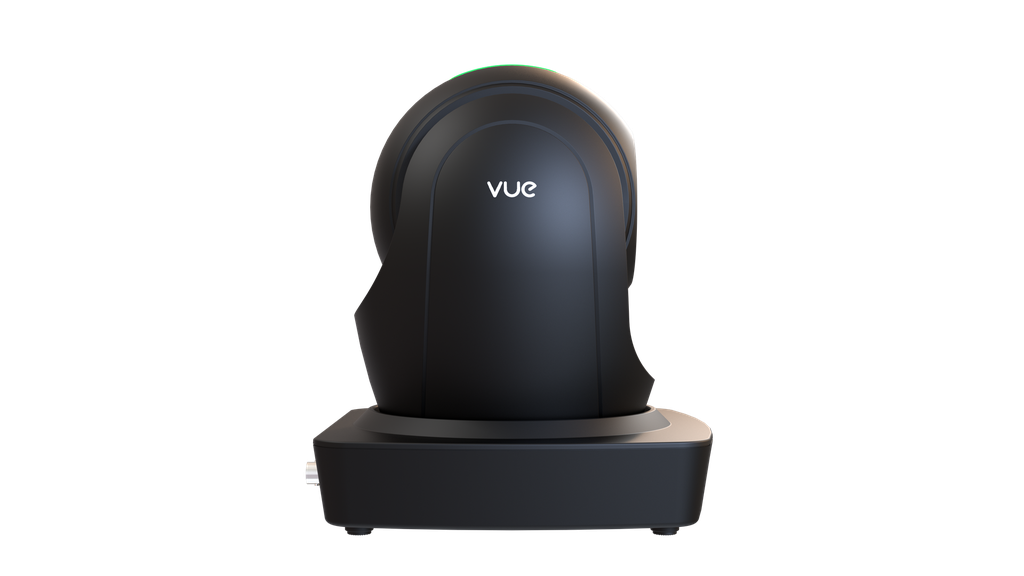

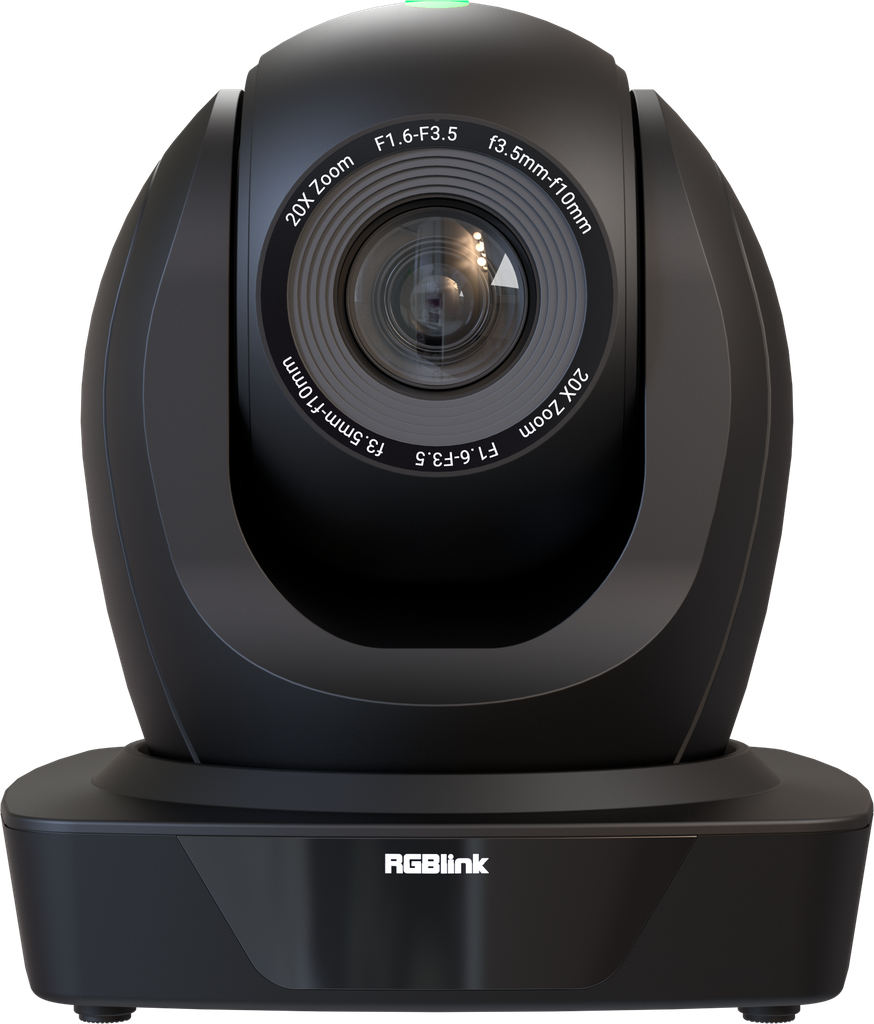

Die RGBlink VUE PTZ Camera 20x Optical Zoom ist eine professionelle Broadcast PTZ Kamera im eleganten schwarzen Design mit einem Tally-LED Licht an der Oberseite. Mit ihrer schnellen, leisen Dreh- und Zoomfunktion ist sie ideal für kleinere Produktionen, Live-Events oder im Education-Sektor. Die Videoausgabe erfolgt über HDMI, 3G-SDI, USB 2.0 oder IP-Streaming via Netzwerk mit bis zu 1080p60. Selbst bei schwachen Lichtverhältnissen liefert sie dank der dynamischen Rauschunterdrückung eine erstklassige Bildqualität mit satten Farben. Der hohe Zoom-Faktor des Objektivs und ein intelligenter, schneller Autofokus erlauben scharfe Distanzaufnahmen.
Anschlüsse

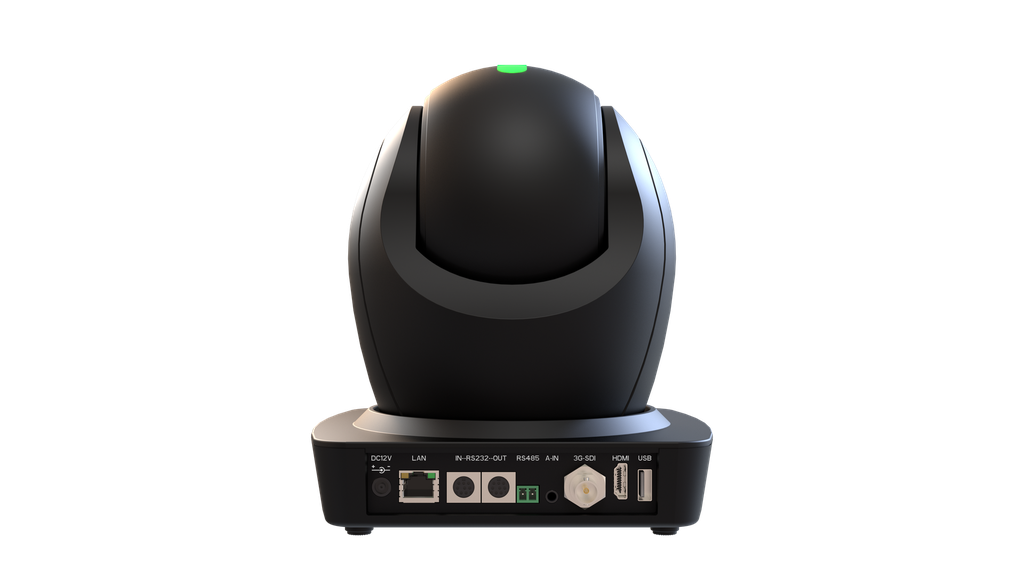

Die Kamera verfügt je über einen HDMI, 3G-SDI, USB und Netzwerkanschluss, über die gleichzeitig Videosignale mit maximal 1080p60 ausgegeben werden. Verbunden über USB mit einem PC, wird die Kamera ohne Treiberinstallation als UVC-Webcam erkannt. Sie kann sofort in OBS-Studio zum Streamen oder in Zoom, MS-Teams o.ä. für Videokonferenzen eingebunden werden. Das Videosignal kann mit 720p oder 1080p mit den im Broadcast üblichen Frames ausgegeben werden. Optional können Datum, Uhrzeit und der individuelle Kameraname im Bild eingeblendet werden. Über die 3,5 mm Stereo-Buchse werden Audiosignale eines Mikrofons oder Line-In Geräts in den HDMI-, SDI- oder Netzwerk-Stream eingebettet. Die Stromversorgung der Kamera erfolgt über das mitgelieferte Netzteil, oder dank der PoE-Funktion alternativ über LAN, wenn Power over Ethernet vom Router unterstützt wird.
Tally-LED

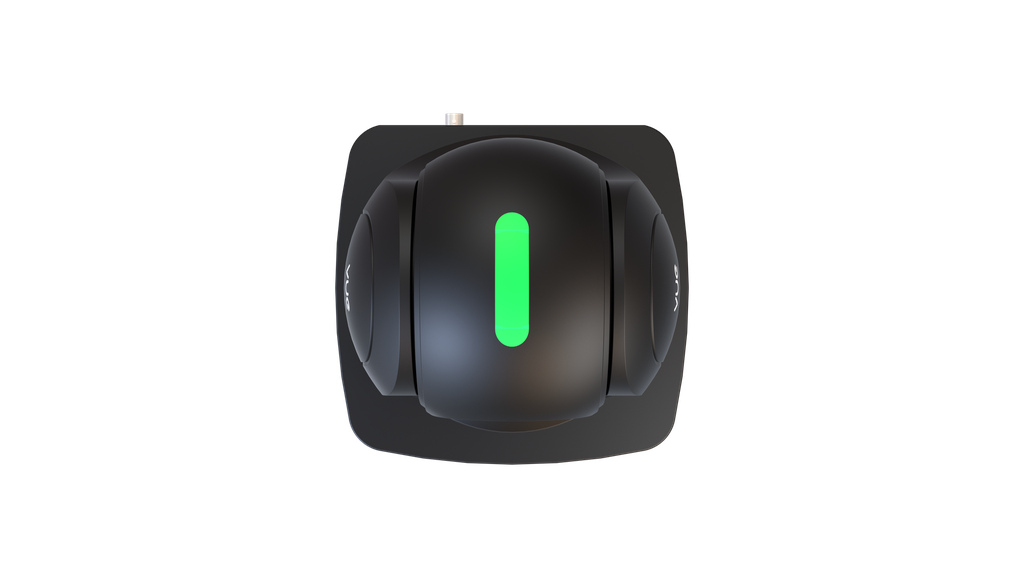

An der Oberseite der Kamera befindet sich ein von allen Seiten gut sichtbares Tally-LED Licht in den Farben grün oder rot. In Kombination mit dem RGBlink Mini Pro oder anderen Tally-Steuergeräten werden der Standby oder On-Air-Status farblich angezeigt.
Konfiguration via Fernbedienung oder Webbrowser
Die Kamera kann sofort mit den Standard-Einstellungen in
Betrieb genommen werden. Mit der
mitgelieferten Fernbedienung lassen sich sehr viele Einstellungen über
die On Screen Display Menüsteuerung, die über HDMI oder SDI an einem angeschlossenen
Monitor angezeigt wird, konfigurieren. Eine deutliche Erleichterung hierbei ist
die Aktivierung von DHCP oder die manuelle Eingabe der IP-Adresse sowie das
Anpassen von Helligkeit, Kontrast, Auflösung oder Framerate.
Die erweiterte Konfiguration der Kamera erfolgt über den passwortgeschützten
Zugang über einen Webbrowser. Über die gut strukturierte Menüführung in
deutscher oder englischer Sprache lassen sich Audio-, Video- und
Netzwerkparameter anpassen und Firmware-Updates durchführen. Zahlreiche
Bildeinstellungen wie Fokus, Belichtung, Farbraum, Gamma etc. lassen sich vom
Auto-Modus auf persönliche Vorlieben umstellen und abspeichern.
Streaming
Die RGBlink VUE PTZ Camera kann gleichzeitig zwei Streams mit unterschiedlichen Netzwerk-Protokollen, Codecs, Auflösungen und Frames ausgeben. Als Protokolle stehen RTMP, RTSP, SRT oder RTP zur Auswahl, bei den Codecs H.264 oder H.265, die Bitrate ist variable anpassbar. Die Videos können direkt ins Intranet oder Internet gestreamt und von entsprechender Hardware oder Software (z.B. OBS Studio) abgegriffen werden.
Steuerung über Fernbedienung, Webbrowser oder Controller
Die Kamera unterstützt vielfältige Steuerungsmethoden: Die bequemste
Möglichkeit der Kamerasteuerung bietet die mitgelieferte IR-Fernbedienung, so
dass bei einem schnell aufgebauten Setup keine Netzwerkeinrichtung erforderlich
ist. Die Fernbedienung kann bis zu vier RGBlink PTZ Kameras, auch ältere
Modelle, ansteuern und die wichtigsten Parameter über ein Menü anpassen. Der
Kontroller bietet Schwenk- und Neigefunktion, Zoom, manuellen Fokus sowie
Speichern und Abrufen verschiedener Blickwinkel.
Wenn die Kamera an ein Netzwerk angeschlossen ist, besteht die Möglichkeit sie über
das Webbrowser-Tool zu steuern. Der Videostream wird am PC-Monitor angezeigt
und ermöglicht eine einfache Bildkontrolle.
Eine professionelle Steuerung bieten optionale externe Controller via serieller
RS232 / RS485 oder Netzwerk-Schnittstelle mit VISCA oder Pelco Protokollen.
Der RGBlink Mini Pro bietet ebenfalls eine professionelle Steuerung mit integriertem
Joystick und Zoomwippe, außerdem wird damit beim Switchen automatisch das
Tally-LED Licht der Kamera angesteuert. Grünes Licht signalisiert, dass der
nächste Schnitt zur Kamera erfolgt – rotes Licht On-Air. In Verbindung mit der
kostenlosen RGBlink Xpose App kann die Bedienung der PTZ Kamera im WLAN über
PC, Mac, iPhone oder Android Smartphone erfolgen.
Die Kamera erlaubt das Speichern und Aufrufen von bis zu 254 verschiedenen
Blickwinkeln um schnell zwischen unterschiedlichen Perspektiven zu wechseln.
Montage
Mit der optional erhältlichen RGBlink PTZ Camera Wall Mount Bracket kann die Kamera stehend an einer Wand befestigt werden. Alternativ bietet der optionale RGBlink PTZ Camera Upside Down Mount eine Deckenmontage, bei der die Kamera hängend montiert wird. Im Kameramenü kann die Videoausgabe horizontal gespiegelt werden. Das im Kameraboden befindliche ¼ Zoll Stativgewinde ermöglicht eine Befestigung auf geeigneten Videostativen.
Parkposition im Stand-by
Im Standby-Modus dreht sich das Objektiv senkrecht nach unten und signalisiert somit den Stromsparmodus. Diese Parkposition bietet auch einen sicheren Transport der Kamera.
RGBlink mini-pro V2
Der Mini Pro V2 ist die neue Switcher-Generation der RGBlink Mini-Serie.

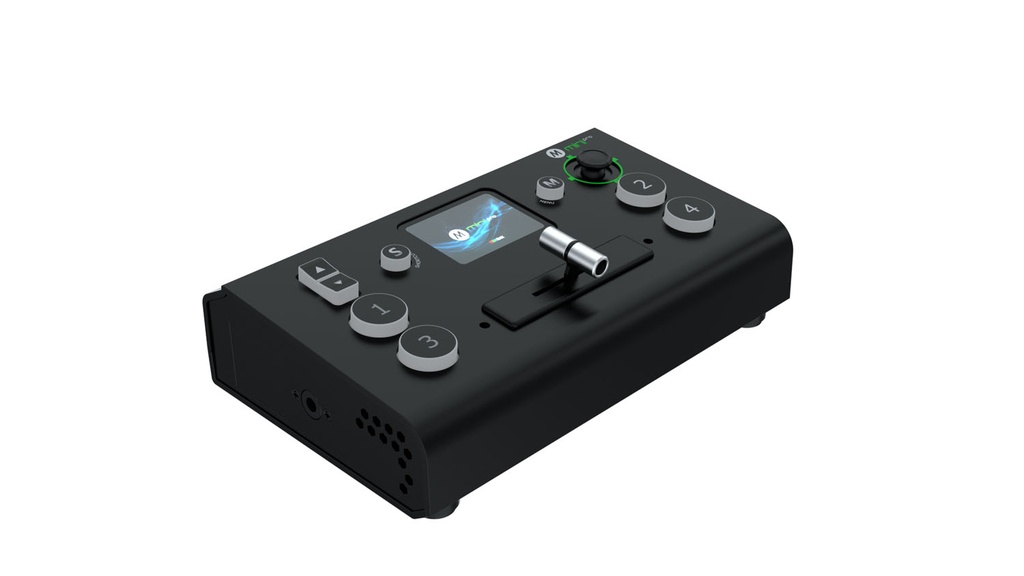

Die kompakte Bauweise und das grundlegende Layout mit 4 Knöpfen zum Switchen, einer T-Bar für sanfte Übergänge und ein 2“ Farbdisplay aus der Vorgängerserie sind gleichgeblieben. Die neue hardwarebasierte Rauschunterdrückung (Echounterdrückung) unterstützt einen besseren Audio-Workflow und seine mattschwarze Oberfläche reduziert Lichtreflexionen.
Der Joystick, eine Zoom-Wippe und die Tally-LED Funktion machen ihn zu einer professionellen Steuerung für bis zu 8 IP PTZ-Kameras in einem Netzwerk. Die Shortcut-Taste ermöglicht das Speichern und Abrufen von vorprogrammierten Blickwinkeln der PTZ-Kameras. Das 2“ Display verfügt über eine Touch-Funktion: Icons ermöglichen eine einfache Führung durch das Menü, man kann sogar direkt am Display switchen! Der zweite USB-Ausgang unterstützt Recording des Programm-Streams in drei verschiedenen Qualitätsstufen im H.264 Codec mit USB-Speichermedien bis zu 2 TB.

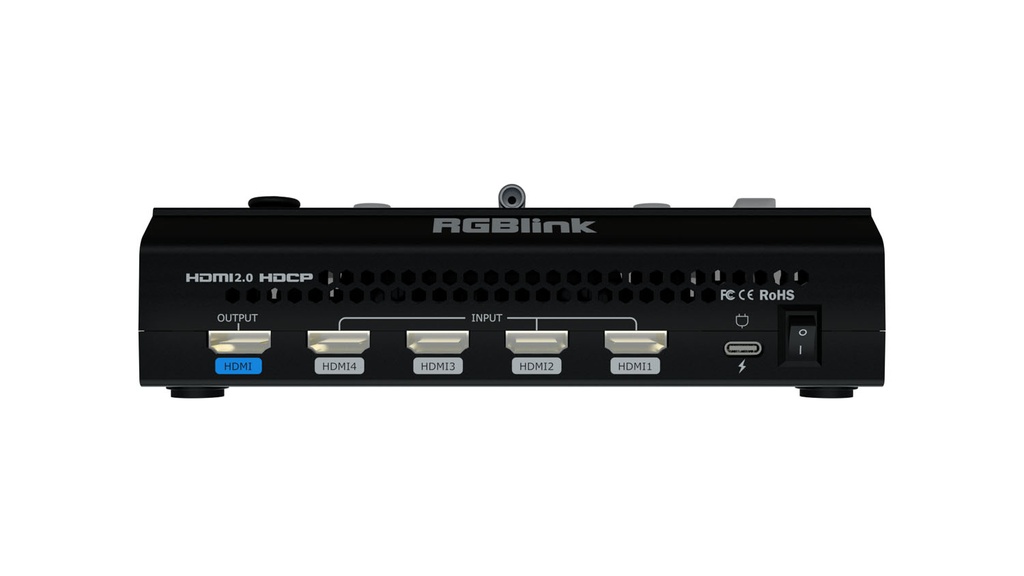

Die vier HDMI Eingänge können Signale von Kameras oder Notebooks mit bis zu 4Kp60 verarbeiten, die intern auf Full-HD skaliert werden. Die Layer bei der Bild-in-Bild Funktion können beliebig in der Größe angepasst und frei verschoben werden.
Der verbesserte Audiomischer lässt die Auswahl beliebig vieler Audio-Signale von den HDMI-Quellen oder den externen Audioeingängen zu, es kann eine Verzögerung von bis zu 160ms eingestellt werden. Zum Lieferumfang gehört ein 3,5mm TRRS Audiokabel mit 2 Buchsen um gleichzeitig einen Line-In, einen Mikrofoneingang und einen Line-Out Anschluss zur Verfügung zu stellen.
Der Mini Pro V2 kann über die kostenlose Xpose-App sowohl über PC, Mac, Android, iPad oder iPhone konfiguriert und gesteuert werden, das gilt auch für die Fernsteuerung aller PTZ-Kameras im Netzwerk. Das Chroma-Keying lässt sich noch einfacher mit Presets und über das Touch-Display starten.
Insgesamt überzeugt der RGBlink Mini Pro V2 mit seinem bedienerfreundlichen Konzept aus Touch-Display, T-Bar und Joystick. Die 4K Eingänge, die Steuerung im WLAN und das Recording machen ihn zu einer zukunftssicheren Investition.
- Perfekt abgestimmtes Bundle aus VUE PTZ-Kamera und dem 4-fach HDMI-Mischer RGBlink Mini Pro V2
- Steuern Sie die Kamera und Tally mit dem MiniPro V2
- Kamera mit hochauflösendem 1/2,8'' CMOS-Sensor
- Chroma-Keying ohne zusätzliche Software (Green- oder Blue-Screen)
- Zuverlässiger Algorithmus für den Autofokus
- Rauscharmer Kamerasensor
- Keine Treiber erforderlich
- Live-Vorschau für alle 4 Eingänge
- Bilder oder Logo-Overlay im Programmstream (Format BMP 24 bits, max. 256x128 Pixel)
- Steuerung von bis zu 8 x IP PTZ-Kameras, sowohl direkt über den Joystick des Mini Pro als auch über die Software
PTZ-Camera:
Schnittstellen
Output 3G SDI 1xBNC
HDMI 1xHDMI-A
USB 1xUSB-A
LAN 1xRJ45
Audio IN 1x3.5mm Stereo Jack
Control RS232 IN/OUT 2xDIN8
RS485 1x4pin Terminal
Power 1xDC12V Jack
Leistung
Video Format
1080P60 1080P50 1080I60 1080I50 1080P30 1080P25 720P60 720P50 1080P59.94 1080I59.94 1080P29.97 720P59.94
Kamera 20X
Optischer Zoom f=5.05~91.50mm
Bildwinkel 3.45°~ 60.04°
AV F1.8 ~ F2.9
Digitalerl Zoom 10X
Minimale Beleuchtungsstärke 0.5Lux (F1.8, AGC ON)
DNR 2D & 3D DNR
Weißabgleich Auto/Manual/One Push/3000K to 7000K(selectable)
Fokus Auto/Manual
Blende/Electronischer Verschluss Auto/Manual
BLC ON/OFF
WDR OFF/Dynamic Level Adjustment
Videoeinstellungen Helligkeit/Farbe/Sättigung/Kontrast/Schärfe/B/W mode/Gamma
SNR >55dB
Effektive Pixel 2.07m,16:9
Pan-and-Tilt
Pan/Tilt Bewegung -170°~+170°/'-30°~+90°
Pan/Tilt Geschwindigkeit 0.1~60°/S;0.1~30°/S
Voreingestellte Geschwindigkeit/Schwenkbereich: 60°/S, Tilt:30°/S; Up to 255 preset Positionen (10 remote)
360° TALLY full 360° view of TALLY
Audio Compression Format AAC | MP3 | G.711A
Video Compression Format H.264 | H.265 | Dual Streaming Output
Output Resolutions 1080p60/59.94/50/30/29.97/25 | 1080i60/59.94/50 | 720p60/59.94/50
Control Protocol VISCA | Pelco-D | Pelco-P
Baud Rate(bps) 115200 | 9600 | 4800 | 2400bps
Network Protocol RTSP | RTMP | ONVIF | GB/T28181 | VISCA
Supported Standards SDI SMPTE 425M (Level A & B) | SMPTE 424M | SMPTE 292M | SMPTE 259M-C | DVB-ASI
Stromversorgung
Input Voltage DC12V/1.5A
Max Power 12W
Umgebung
Temperature -10℃~50℃
Humidity 20%~80%
Maße und Gewicht
Weight Net 1.7kg
Dimension Net 180mm(front)×188mm(side)×198mm(height)
Mini Pro V2:
Anschlüsse:
Input: 1x HDMI2.0, 3x HDMI 1.3 (HDMI-A)
Output: 1x HDMI 1.3 (HDMI-A), 1x USB 3.0, 1x USB 2.0 (Type A)
Audio: je 1x 3.5mm Stereo Klinke Ein-/Ausgang
Network: 1x RJ45 LAN
Powersupply: DC 12V/1.5A, max 18W
Auflösung Eingang:
SMPTE: 720p50/60 | 1080i50 | 1080p23/24/30/50/60 | 2160p@60
Vesa: 1024×768@60 | 1280×720@60 | 1280×768@60 | 1280×800@60 | 1280×1024@60 |
1360×768@60 | 1366×768@60| 1440×900@60 | 1600×1200@60 | 1680×1050@60 |
1920×1080@60 | 1920×1200@60 | 3480x2160@60 | 4096x2160@60
Auflösung Ausgang:
SMPTE: 720p60 | 1080p60
Vesa: 1024×768@60 | 1280×720@60 | 1280×768@60 | 1280×1024@60 | 1360×768@60 | 1900×1200@24/25/30/50/60
Unterstützte Standards:
HDMI 2.0, USB 3.0, ITU-T H.265 / ISO / IEC 23008-2
Unterstützte Protokolle:
PTZ: VISCA
Farbraum und Farbabtastung
RGB 4:4:4 YUV
Stromversorgung:
12V/1.5A, max. 18W
Abmessungen:
180mm x 118mm x 58mm (l/b/h)
420g net. weight
