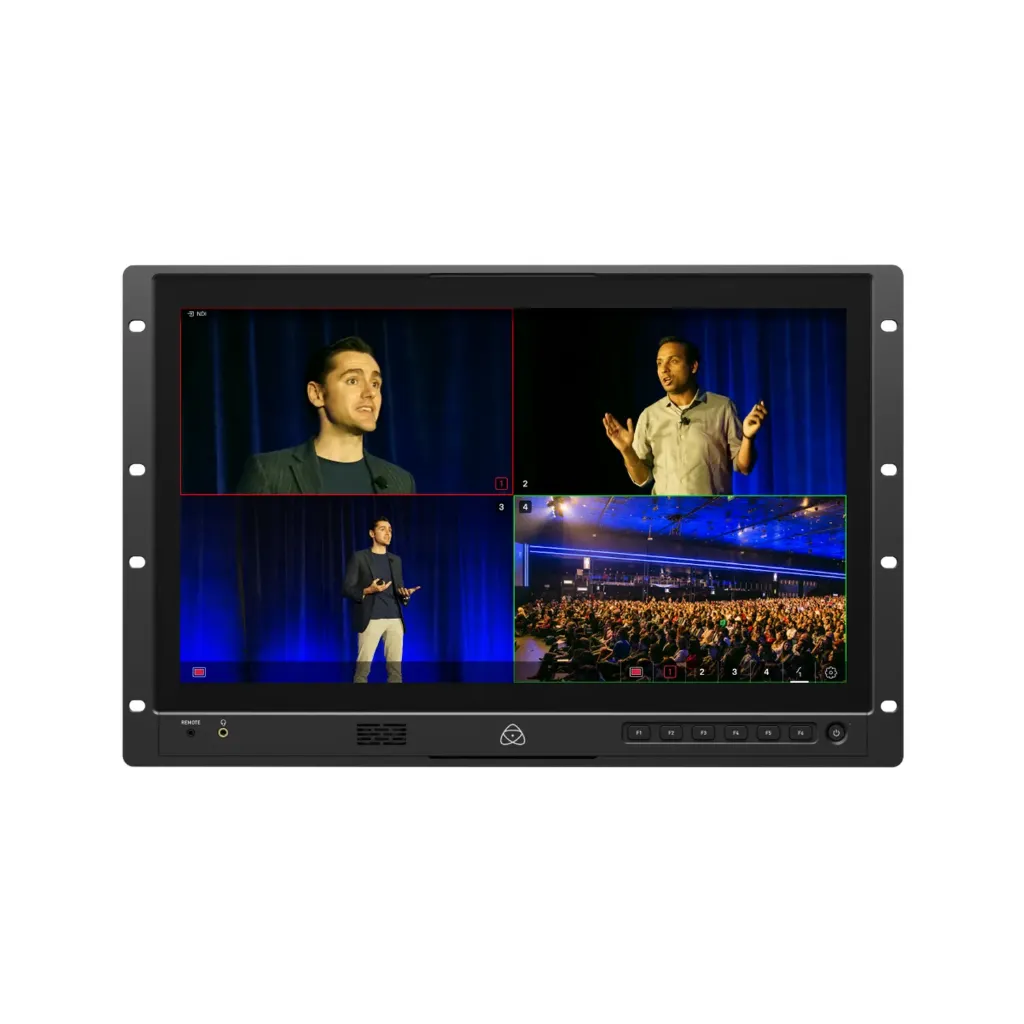

Der Atomos Shogun AV-19M verbindet einen 19-Zoll-4K-UHD-Touchscreen mit NDI HX3, 12G-SDI und HDMI. Mit 1.200 Nits Helligkeit und einer Farbraumabdeckung von 99 % DCI-P3 bietet er Produktionsteams eine detailreiche Ansicht zur Beurteilung von Schärfe, Belichtung und Bildgestaltung. Das Gehäuse benötigt sieben Höheneinheiten im 19-Zoll-Rack und eignet sich für Regieräume, Übertragungswagen und mobile Produktionssysteme.
Über Gigabit-Ethernet empfängt der Monitor NDI-HX3-Signale. Eine Quelle lässt sich im Vollbild darstellen; die Quad-View-Ansicht ermöglicht die gleichzeitige Kontrolle von bis zu vier NDI-Quellen. SDI- und HDMI-Signale werden jeweils einzeln im Vollbild angezeigt. Die Quad-View-Funktion ist ausschließlich für NDI-Quellen vorgesehen.
Waveform, RGB-Parade, Vektorskop, Focus Peaking sowie Atomos, ARRI und EL Zone False Color unterstützen die technische Bildkontrolle. Eigene 3D-LUTs im .cube-Format ermöglichen eine Look-Vorschau für Log-Signale. Sechs frei belegbare Funktionstasten bieten direkten Zugriff auf häufig verwendete Werkzeuge.

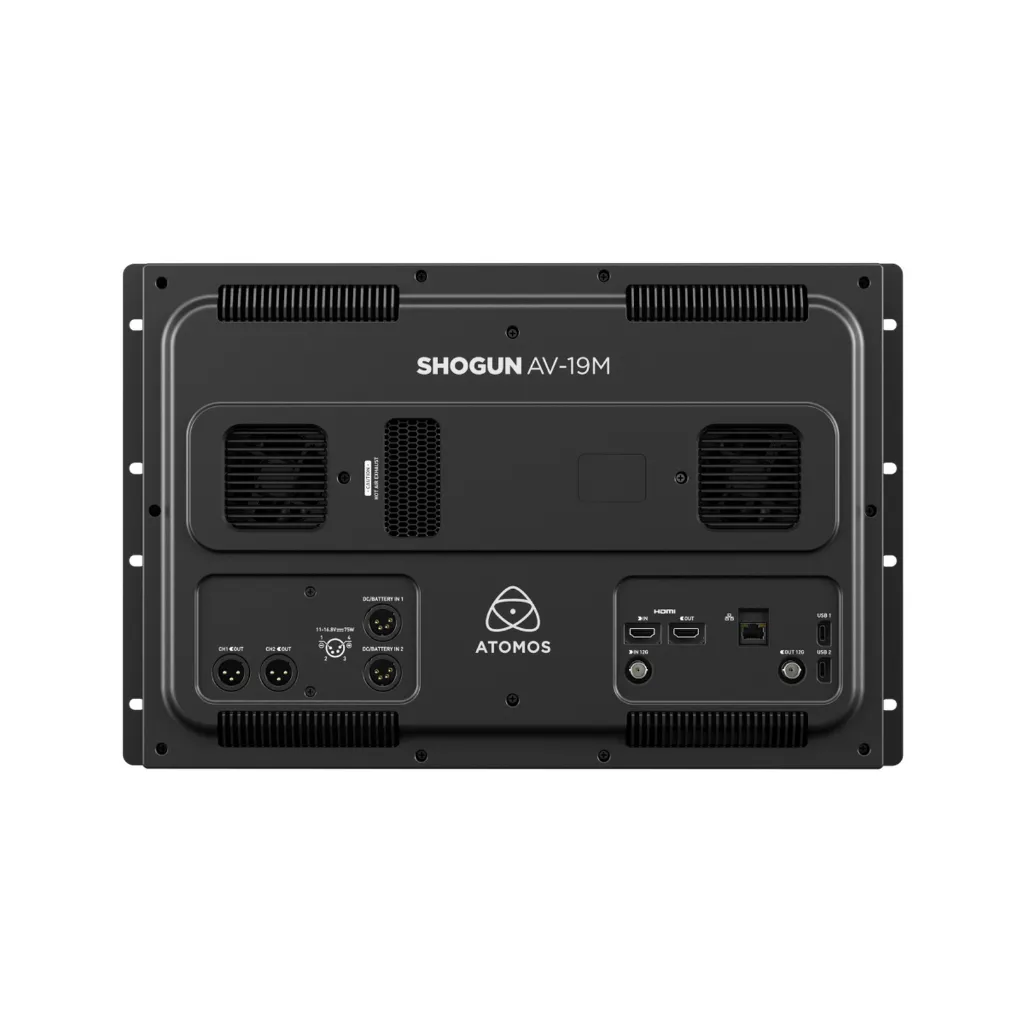

HDMI- und 12G-SDI-Ein- und Ausgänge erleichtern die Integration in bestehende Videosysteme. Zwei analoge XLR-Audioausgänge ermöglichen die externe Tonkontrolle. Zwei 4-Pin-XLR-Stromeingänge und Atomos Continuous Power unterstützen den unterbrechungsfreien Wechsel zwischen angeschlossenen Stromquellen. Ein passendes Flypack ist separat erhältlich.
- 19-Zoll-4K-UHD-Touchscreen mit 3.840 × 2.160 Pixeln und 1.200 Nits Helligkeit
- Farbraumabdeckung von 99 % DCI-P3 und 100 % Rec.709
- NDI HX3 über Gigabit-Ethernet mit Vollbild und Quad-View für bis zu vier NDI-Quellen
- Je ein HDMI- und 12G-SDI-Ein- und Ausgang für Videosignale bis 4K60
- Waveform, RGB-Parade, Vektorskop, Focus Peaking und EL Zone False Color
- 3D-LUT-Unterstützung für die Look-Vorschau bei Log-Signalen
- Sechs frei belegbare Funktionstasten
- Zwei analoge XLR-Audioausgänge für externe Tonkontrolle
- 19-Zoll-Rackeinbau mit 7 HE
| Hersteller | Atomos |
|---|---|
| Modell | Shogun AV-19M |
| Artikelnummer | ATOMSHGAVM |
| EAN | 0814164023504 |
| Gerätetyp | Hybrid-IP- und Videoproduktionsmonitor |
| Display | 19 Zoll, kapazitiver Touchscreen, 16:9 |
| Native Auflösung | 3.840 × 2.160 Pixel, 4K UHD |
| Display-Farbtiefe | 10 Bit, realisiert mit 8 Bit + 2 Bit FRC |
| Hintergrundbeleuchtung | Double Edge-Lit |
| Helligkeit | 1.200 cd/m² |
| Farbraumabdeckung | 100 % Rec.709, 99 % DCI-P3, 99 % NTSC, 87 % BT.2020 |
| Monitoring-Modi | Native, HLG, PQ, 3D LUT |
| LUT-Unterstützung | .cube mit 17 und 33 Punkten; LUT-Ausgabe über Loop-Out |
| Videoeingänge | 1 × HDMI 2.0; 1 × 12G-SDI, abwärtskompatibel zu 6G-, 3G- und 1.5G-SDI |
| Videoausgänge | 1 × HDMI 2.0; 1 × 12G-SDI Loop-Through |
| Signalformate laut Datenblatt | 4K DCI und UHD bis 60p; 2K DCI bis 60p; 1080p bis 120p; 1080i50/60; 720p bis 60p |
| Netzwerk | 1 × RJ45, Gigabit-Ethernet; NDI HX3 |
| Mehrfachansicht | Bis zu vier NDI-Quellen; SDI und HDMI jeweils einzeln im Vollbild |
| Signalkonvertierung | HDMI zu SDI und SDI zu HDMI; UHD-zu-FHD-Downscale am Loop-Out |
| USB | 2 × USB-C |
| Analoge Audioausgänge | 2 × 3-Pin-XLR, männlich |
| Kopfhörerausgang | 3,5-mm-Klinke, 2-kanalig |
| Audiomonitoring | 24 Bit / 48 kHz, PCM; Mono-Kontrolllautsprecher bis 1,5 W |
| Stromversorgung | 2 × 4-Pin-XLR für externe DC- oder Batterieversorgung |
| Eingangsspannung | 12–16,8 V DC laut Datenblatt; abweichende Beschriftung in der Produktabbildung, siehe Prüfhinweise |
| Leistungsaufnahme | 75 W laut Datenblatt |
| Gehäuse | Aluminium und ABS-Kunststoff |
| Kühlung | Aktiv geregelter Lüfter und Kühlkörper |
| Abmessungen (B × H × T) | 482 × 310 × 60 mm |
| Gewicht | 5,22 kg |
| Montage | 19-Zoll-Rack, 7 HE; keine VESA-Aufnahme |
| Umgebungstemperatur | Bis 40 °C; untere Betriebsgrenze nicht angegeben |
| Displaykalibrierung | Über PC/Mac mit kompatibler Messsonde und separat erhältlichem Atomos-Kabel ATOMCAB018 |
- Atomos Shogun AV-19M Monitor
- Netzteil mit 4-Pin-XLR-Anschluss
- 5 internationale IEC-Netzkabel
- Rackmuttern und Schrauben
- Bildschirm-Reinigungstuch
- Kurzanleitung
Ein Flypack ist separat erhältlich und nicht im Lieferumfang enthalten.
